ASD016

m

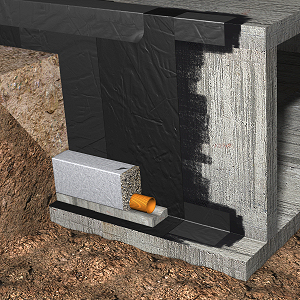

Zanja drenante en perímetro de muro en contacto con el terreno, con agregados reciclados.

302,02Bs

Zanja drenante en perímetro de muro en contacto con el terreno, con una pendiente mínima del 0,50%, para captación de las aguas que se filtran a través de la superficie del terreno, en cuyo fondo se dispone un tubo ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM, colocado sobre solera de hormigón simple H20, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, de 10 cm de espesor, en forma de cuna para recibir el tubo y formar las pendientes, con relleno lateral y superior hasta 25 cm por encima de la generatriz superior del tubo con agregado reciclado de hormigón de 40 a 80 mm de diámetro, todo ello envuelto en un geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m². Incluso lubricante para montaje. El precio no incluye la excavación ni el relleno principal.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt10hmf120de

m³

Hormigón simple H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, con un asentamiento de 6 a 9 cm, medido con el cono de Abrams, premezclado en planta, según CBH 87.

0,066

804,72

53,11

mt11tdv015g

m

Tubo ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM.

1,020

158,72

161,89

mt11ade100a

kg

Lubricante para unión mediante junta elástica de tubos y accesorios.

0,005

192,15

0,96

mt01aro010h

t

Agregado reciclado de hormigón, de granulometría comprendida entre 40 y 80 mm, suministrado mediante camión.

0,418

84,53

35,33

mt14gsa020ce

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m².

2,420

8,18

19,80

Subtotal materiales:

271,09

2

Mano de obra

mo020

h

Especialista de construcción.

0,165

55,98

9,24

mo112

h

Ayudante general de construcción.

0,385

40,97

15,77

Subtotal mano de obra:

25,01

3

Herramienta menor

%

Herramienta menor

2,000

296,10

5,92

Coste de mantenimiento decenal: 9,06Bs en los primeros 10 años.

Costos directos (1+2+3):

302,02

ÍTEM ASD016: ZANJA DRENANTE EN PERÍMETRO DE MURO EN CONTACTO CON EL TERRENO, CON AGREGADOS RECICLADOS.

CARACTERÍSTICAS TÉCNICAS

Zanja drenante en perímetro de muro en contacto con el terreno, con una pendiente mínima del 0,50%, para captación de las aguas que se filtran a través de la superficie del terreno, en cuyo fondo se dispone un tubo ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM, colocado sobre solera de hormigón simple H20, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, de 10 cm de espesor, en forma de cuna para recibir el tubo y formar las pendientes, con relleno lateral y superior hasta 25 cm por encima de la generatriz superior del tubo con agregado reciclado de hormigón de 40 a 80 mm de diámetro, todo ello envuelto en un geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m². Incluso lubricante para montaje.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá para evitar su contaminación.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno principal.
