HBH020

Ud

Bancada flotante antivibración, de hormigón armado.

713,22Bs

Bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, premezclado en planta, y vaciado con bomba y malla elaborada "in situ" 20x20 ø 6,3-6,3 de acero AH 500, separación 20x20 cm y 6,3 mm de diámetro, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt16png010a

m²

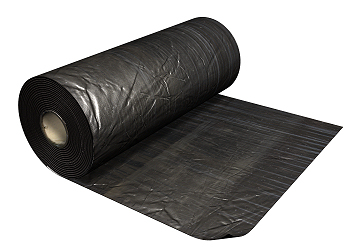

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

1,52

2,39

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm.

14,706

1,92

28,24

mt08aaa010a

m³

Agua.

0,004

10,71

0,04

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos.

0,012

222,47

2,67

mt16pnc020a

m²

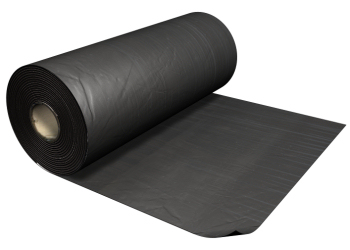

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

4,52

7,12

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de anchura y de 1,5 mm de espesor, para sellado de juntas.

0,158

8,06

1,27

mt16avg070a

Ud

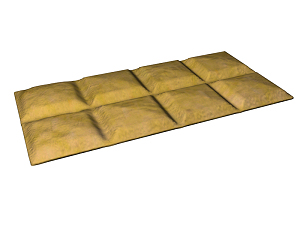

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

123,93

323,33

mt07ame131c

m²

Malla elaborada "in situ" 20x20 ø 6,3-6,3 de acero CA-50 (fy=500 MPa), equivalente a AH 500 según CBH 87, separación 20x20 cm y 6,3 mm de diámetro.

1,650

19,85

32,75

mt10haf120bi

m³

Hormigón H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, con un asentamiento de 6 a 9 cm, medido con el cono de Abrams, premezclado en planta, según CBH 87.

0,264

856,00

225,98

Subtotal materiales:

623,79

2

Equipo y herramienta

mq06bhe010

h

Camión bomba estacionado en obra, para bombeo de hormigón. Incluso parte proporcional de desplazamiento.

0,012

1.046,39

12,56

Subtotal equipo y herramienta:

12,56

3

Mano de obra

mo042

h

Maestro hormigonero.

0,341

39,88

13,60

mo089

h

Ayudante 1ª de hormigonero.

0,341

29,39

10,02

mo020

h

Especialista de construcción.

0,414

37,97

15,72

mo113

h

Ayudante 2ª de construcción.

0,207

26,83

5,55

mo054

h

Especialista en montaje de aislamiento.

0,338

39,25

13,27

mo101

h

Ayudante 1ª en montaje de aislamientos.

0,169

27,99

4,73

Subtotal mano de obra:

62,89

4

Herramienta menor

%

Herramienta menor

2,000

699,24

13,98

Costos directos (1+2+3+4):

713,22

ÍTEM HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE HORMIGÓN ARMADO.

CARACTERÍSTICAS TÉCNICAS

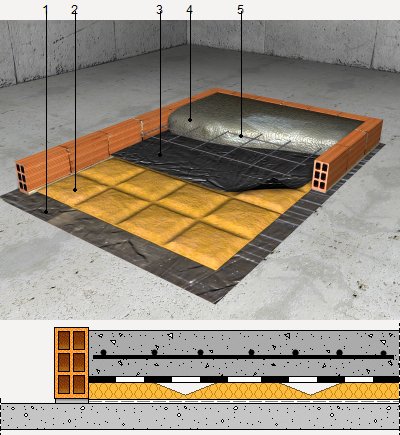

Formación de bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, premezclado en planta, y vaciado con bomba y malla elaborada "in situ" 20x20 ø 6,3-6,3 de acero AH 500, separación 20x20 cm y 6,3 mm de diámetro, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor, encofrado perimetral de ladrillo cerámico hueco y curado del hormigón.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armaduras con separadores homologados. Vaciado y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
