FAM010 |
m² |

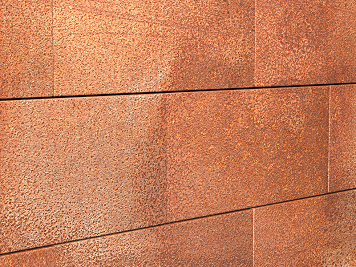

Sistema de planchas de acero corten, para fachada ventilada. |
753,14Bs |
|
Sistema de revestimiento para fachada ventilada, formado por plancha de acero con resistencia mejorada a la corrosión atmosférica (corten) S355J0WP, de 2,0 mm de espesor, cortada a medida para colocar con fijaciones mecánicas, con una masa superficial de 16,49 kg/m², sujeta con anclajes puntuales, regulables en las tres direcciones, de acero inoxidable AISI 304, fijados al paramento soporte con tacos especiales. |
|
Código |
Unidad |
Descripción |
Cantidad |
Precio unitario |
Precio parcial |
|
1 |
Materiales |
||||
|
mt12pac010b |
kg |
Plancha de acero con resistencia mejorada a la corrosión atmosférica (corten) S355J0WP, de 2 mm de espesor, cortada a medida para colocar con fijaciones mecánicas. |
16,490 |
17,13 |
282,47 |
|
mt19paj120b4500 |
m² |
Subestructura soporte para hoja exterior de fachada ventilada de planchas de acero corten, formada por anclajes puntuales regulables en las tres direcciones, de acero inoxidable AISI 304, fijados al soporte de hormigón o mampostería (fck>=150 kp/cm²) con tacos especiales. |
1,000 |
353,91 |
353,91 |
|
Subtotal materiales: |
636,38 |
||||
|
2 |
Mano de obra |
||||
|
mo052 |
h |
Especialista en montaje de sistemas de fachadas prefabricadas. |
1,523 |
41,48 |
63,17 |
|
mo099 |
h |
Ayudante 1ª en montaje de sistemas de fachadas prefabricadas. |
1,296 |
29,95 |
38,82 |
|
Subtotal mano de obra: |
101,99 |
||||
|
3 |
Herramienta menor |
||||
|
% |
Herramienta menor |
2,000 |
738,37 |
14,77 |
|
|
Coste de mantenimiento decenal: 37,66Bs en los primeros 10 años. |
Costos directos (1+2+3): |
753,14 |
|||
Pliego de condiciones
|
ÍTEM FAM010: SISTEMA DE PLANCHAS DE ACERO CORTEN, PARA FACHADA VENTILADA. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM. No se pondrá en contacto directo el acero con otros metales ni con yesos. CARACTERÍSTICAS TÉCNICAS Sistema de revestimiento para fachada ventilada, formado por plancha de acero con resistencia mejorada a la corrosión atmosférica (corten) S355J0WP, de 2,0 mm de espesor, cortada a medida para colocar con fijaciones mecánicas, con una masa superficial de 16,49 kg/m², sujeta con anclajes puntuales, regulables en las tres direcciones, de acero inoxidable AISI 304, fijados al paramento soporte de hormigón o mampostería (fck>=150 kp/cm²) con tacos especiales. Incluso replanteo, realización de orificios, protección de la entrada de agua en la parte superior y las esquinas de los paneles, revestimiento de dinteles, botaguas, jambas y mochetas, juntas, ejecución de encuentros y puntos singulares y limpieza final de la mampostería ejecutada. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 2 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte de los anclajes. Replanteo del despiece de las planchas y puntos de anclaje. Fijación de los anclajes al paramento soporte. Fijación de las planchas. Realización de todos los trabajos necesarios para la resolución de los huecos. Aplomado, nivelación y alineación de las planchas. Limpieza final del paramento. CONDICIONES DE TERMINACIÓN. El conjunto acabado tendrá un color uniforme y presentará una superficie regular y sin defectos. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 2 m². |
