EHX005 |
m² |

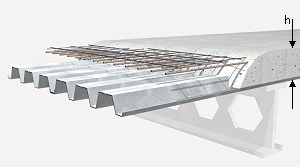

Losa con plancha colaborante. |
374,91Bs |
||
|
Losa de 10 cm de canto, con plancha colaborante de acero galvanizado con forma grecada, de 0,75 mm de espesor, 44 mm de altura de perfil y 172 mm de intereje, 10 conectores soldados de acero galvanizado, de 19 mm de diámetro y 81 mm de altura, y hormigón armado realizado con hormigón H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, premezclado en planta, y vaciado con bomba, volumen total de hormigón 0,062 m³/m², acero AH 500, con una cuantía total de 1 kg/m², y malla elaborada "in situ" 20x20 ø 6,3-6,3 de acero AH 500. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt07pcl010aacba |
m² |
Perfil de plancha de acero galvanizado con forma grecada, de 0,75 mm de espesor, 44 mm de altura de perfil y 172 mm de intereje, 7 a 8 kg/m² y un momento de inercia de 30 a 40 cm4. Incluso tornillos autotaladrantes rosca-metal para fijación de las chapas. |
1,050 |
130,80 |
137,34 |
|
mt07aco020k |
Ud |
Separador homologado para losas. |
3,000 |
0,56 |
1,68 |
|
mt07aco120b |
kg |
Acero en barras corrugadas CA-50 (fy=500 MPa), equivalente a AH 500 según CBH 87, diámetros varios. |
1,000 |
8,07 |
8,07 |
|
mt07ame131c |
m² |
Malla elaborada "in situ" 20x20 ø 6,3-6,3 de acero CA-50 (fy=500 MPa), equivalente a AH 500 según CBH 87, separación 20x20 cm y 6,3 mm de diámetro. |
1,150 |
19,77 |
22,74 |
|
mt10haf120bi |
m³ |
Hormigón H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, con un asentamiento de 6 a 9 cm, medido con el cono de Abrams, premezclado en planta, según CBH 87. |
0,062 |
898,22 |
55,69 |
|
mt07cem040a |
Ud |
Conector de acero galvanizado con cabeza de disco, de 19 mm de diámetro y 81 mm de altura, para fijar a estructura de acero mediante soldadura a la plancha colaborante. |
10,000 |
4,99 |
49,90 |
|
mq06bhe010 |
h |
Camión bomba estacionado en obra, para bombeo de hormigón. Incluso parte proporcional de desplazamiento. |
0,002 |
952,25 |
1,90 |
|
mq08sol030 |
h |
Equipo y elementos auxiliares para soldadura de conectores. |
0,504 |
98,39 |
49,59 |
|
mo042 |
h |
Maestro hormigonero. |
0,880 |
30,05 |
26,44 |
|
mo089 |
h |
Ayudante 1ª de hormigonero. |
0,158 |
22,13 |
3,50 |
|
% |
Medios auxiliares |
2,000 |
356,85 |
7,14 |
|
|
% |
Costes indirectos |
3,000 |
363,99 |
10,92 |
|
|
Coste de mantenimiento decenal: 22,49Bs en los primeros 10 años. |
Total: |
374,91 |
|||
Pliego de condiciones
|
ÍTEM EHX005: LOSA CON PLANCHA COLABORANTE. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM. La zona de soldadura no se pintará. No se pondrá en contacto directo el acero con otros metales ni con yesos. CARACTERÍSTICAS TÉCNICAS Formación de losa de 10 cm de canto, con plancha colaborante de acero galvanizado con forma grecada, de 0,75 mm de espesor, 44 mm de altura de perfil y 172 mm de intereje, 10 conectores soldados de acero galvanizado, de 19 mm de diámetro y 81 mm de altura y hormigón armado realizado con hormigón H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, premezclado en planta, y vaciado con bomba, volumen total de hormigón 0,062 m³/m²; acero AH 500, con una cuantía total de 1 kg/m²; y malla elaborada "in situ" 20x20 ø 6,3-6,3 de acero AH 500. Incluso parte proporcional de remates perimetrales y de voladizos, realizados a base de piezas angulares de plancha de acero galvanizado; formación de huecos y refuerzos adicionales; fijaciones de las chapas y remates, y apuntalamiento en las zonas donde sea necesario según datos del fabricante. Todo ello apoyado sobre estructura metálica no incluida en este precio. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS AMBIENTALES. Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. No se realizarán trabajos de soldadura cuando la temperatura sea inferior a 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el vaciado o posterior periodo de fraguado, no pudiendo comenzarse el vaciado de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. Presentará para su aprobación, al Director de Ejecución de la obra, el programa de montaje de la estructura, basado en las indicaciones del Proyecto, así como la documentación que acredite que los soldadores que intervengan en su ejecución estén certificados por un organismo acreditado. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Montaje de las calaminas. Apuntalamiento, si fuera necesario. Fijación de las chapas y resolución de los apoyos. Fijación de los conectores a las chapas, mediante soldadura. Colocación de armaduras con separadores homologados. Vaciado y compactación del hormigón. Regleado y nivelación de la superficie de acabado. Curado del hormigón. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. La losa será monolítica y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². |
