UAI010

m

Sumidero longitudinal.

5.323,37Bs

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 300 mm de ancho y 374 mm de alto, con rejilla de fundición dúctil carga de rotura 400 kN.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt10hmf120fe

m³

Hormigón simple H25, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, con un asentamiento de 6 a 9 cm, medido con el cono de Abrams, premezclado en planta, según CBH 87.

0,065

892,33

58,00

mt11cap020Vk

Ud

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 300 mm de ancho y 374 mm de alto, con rejilla de fundición dúctil carga de rotura 400 kN, incluso parte proporcional de piezas especiales.

1,000

4.799,67

4.799,67

mt11pvj020j

Ud

Sifón en línea de PVC, "JIMTEN", color gris, registrable, con unión macho/hembra, de 250 mm de diámetro.

0,200

1.708,08

341,62

Subtotal materiales:

5.199,29

2

Equipo y herramienta

mq06hor010

h

Hormigonera.

0,010

10,11

0,10

Subtotal equipo y herramienta:

0,10

3

Mano de obra

mo041

h

Especialista de construcción de obra civil.

0,447

32,06

14,33

mo087

h

Ayudante 1ª de construcción de obra civil.

0,223

23,61

5,27

Subtotal mano de obra:

19,60

4

Herramienta menor

%

Herramienta menor

2,000

5.218,99

104,38

Coste de mantenimiento decenal: 266,17Bs en los primeros 10 años.

Costos directos (1+2+3+4):

5.323,37

ÍTEM UAI010: SUMIDERO LONGITUDINAL.

CARACTERÍSTICAS TÉCNICAS

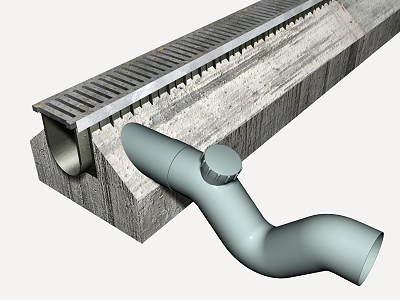

Formación de canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 300 mm de ancho y 374 mm de alto, con rejilla de fundición dúctil carga de rotura 400 kN , realizado sobre solera de hormigón simple H25, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda de 20 cm de espesor. Incluso parte proporcional de sentadas con cuña de hormigón H25, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hidráulico, incluyendo el relleno del trasdós y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.
