IEP021

Ud

Toma de tierra con pica.

1.574,79Bs

Toma de tierra con dos picas de acero cobreado de 2 m de longitud cada una.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt35tte010b

Ud

Electrodo para red de toma de tierra cobreado con 300 µm, fabricado en acero, de 15 mm de diámetro y 2 m de longitud.

2,000

162,72

325,44

mt35ttc010b

m

Conductor de cobre desnudo, de 35 mm².

2,500

25,40

63,50

mt35tta040

Ud

Grapa abarcón para conexión de pica.

2,000

9,04

18,08

mt35tta010

Ud

Cámara de inspección de polipropileno para toma de tierra, de 300x300 mm, con tapa de registro.

1,000

668,97

668,97

mt35tta030

Ud

Puente para comprobación de puesta a tierra de la instalación eléctrica.

1,000

415,85

415,85

mt35tta060

Ud

Saco de 5 kg de sales minerales para la mejora de la conductividad de puestas a tierra.

0,666

31,64

21,07

mt35www020

Ud

Material auxiliar para instalaciones de toma de tierra.

1,000

10,40

10,40

Subtotal materiales:

1.523,31

2

Equipo y herramienta

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,021

219,71

4,61

Subtotal equipo y herramienta:

4,61

3

Mano de obra

mo003

h

Especialista electricista.

0,278

33,14

9,21

mo102

h

Ayudante 1ª de electricista.

0,278

23,56

6,55

mo113

h

Ayudante 2ª de construcción.

0,010

22,71

0,23

Subtotal mano de obra:

15,99

4

Herramienta menor

%

Herramienta menor

2,000

1.543,91

30,88

Coste de mantenimiento decenal: 31,50Bs en los primeros 10 años.

Costos directos (1+2+3+4):

1.574,79

ÍTEM IEP021: TOMA DE TIERRA CON PICA.

CARACTERÍSTICAS TÉCNICAS

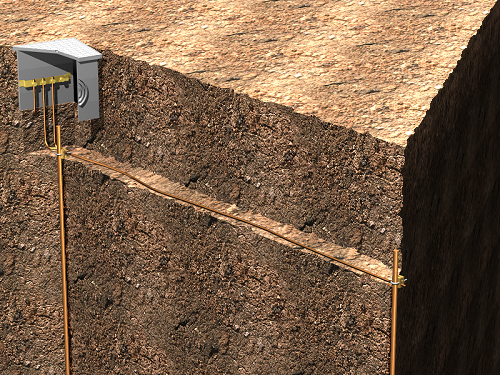

Suministro e instalación de toma de tierra compuesta por dos picas de acero cobreado de 2 m de longitud cada una, hincadas en el terreno, unidas con cable conductor de cobre de 35 mm² de sección, conectadas a puente para comprobación, dentro de una cámara de inspección de polipropileno de 30x30 cm. Incluso replanteo, excavación para la cámara de inspección y el cable conductor que conecta los electrodos, hincado de los electrodos en el terreno, colocación de la cámara de inspección, conexión de los electrodos con la línea de enlace mediante grapas abarcón, relleno con tierras de la propia excavación y aditivos para disminuir la resistividad del terreno y conexionado a la red de tierra mediante puente de comprobación. Totalmente montada, conexionada y probada por la empresa instaladora mediante las correspondientes pruebas de servicio (incluidas en este precio).

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de medida de la resistencia de puesta a tierra.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerán todos los elementos frente a golpes, materiales agresivos, humedades y suciedad.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
