EXV010

kg

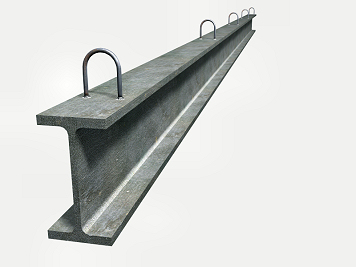

Acero en vigas mixtas.

13,39Bs

Acero A 572 Grado 50 en vigas mixtas, piezas simples más conectores, estructura soldada.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt07ala000q

kg

Acero laminado A 572 Grado 50, en perfiles laminados en caliente, según ASTM A 572, piezas simples+conectores, para aplicaciones estructurales.

1,050

8,69

9,12

mt27pfi010

l

Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc.

0,050

40,94

2,05

Subtotal materiales:

11,17

2

Equipo y herramienta

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,015

19,04

0,29

Subtotal equipo y herramienta:

0,29

3

Mano de obra

mo047

h

Especialista en montaje de estructura metálica.

0,024

39,88

0,96

mo094

h

Ayudante 1ª en montaje de estructura metálica.

0,024

29,39

0,71

Subtotal mano de obra:

1,67

4

Herramienta menor

%

Herramienta menor

2,000

13,13

0,26

Coste de mantenimiento decenal: 0,54Bs en los primeros 10 años.

Costos directos (1+2+3+4):

13,39

ÍTEM EXV010: ACERO EN VIGAS MIXTAS.

CARACTERÍSTICAS TÉCNICAS

Provisión y montaje de acero laminado A 572 Grado 50, en perfiles laminados en caliente, piezas simples de las series IPN, IPE, UPN, HEA, HEB o HEM más conectores, para vigas mixtas, mediante uniones soldadas, trabajado y montado en taller y colocado en obra. Incluso parte proporcional de soldaduras, cortes, piezas especiales, despuntes y dos manos de imprimación excepto en las zonas en contacto con el hormigón.

CRITERIO DE MEDICIÓN EN PROYECTO

Peso nominal medido según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se determinará, a partir del peso obtenido en báscula oficial de las unidades llegadas a obra, el peso de las unidades realmente ejecutadas según especificaciones de Proyecto.
