IUS073 |
Ud |
Cámara de inspección prefabricada. |
2.223,00Bs |
||
|

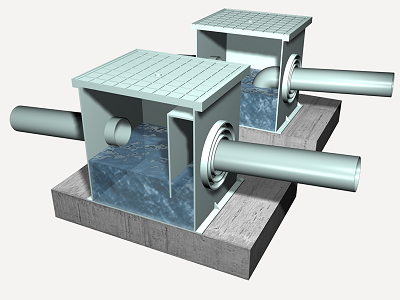

Cámara de inspección sifónica, de polipropileno, de dimensiones interiores 55x55x55 cm, sobre solera de hormigón simple, incluyendo la excavación mecánica y el relleno del trasdós. |
|||||
|
Código |
Unidad |
Descripción |
Cantidad |
Precio unitario |
Precio parcial |
|
1 |
Materiales |
||||
|
mt10hmf120de |
m³ |
Hormigón simple H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, con un asentamiento de 6 a 9 cm, medido con el cono de Abrams, premezclado en planta, según CBH 87. |
0,108 |
837,69 |
90,47 |
|
mt11arp010c |
Ud |
Cámara de inspección registrable de polipropileno, con fondo precortado, 55x55x55 cm, para alcantarillado sanitario. |
1,000 |
826,96 |
826,96 |
|
mt11arp040c |
Ud |
Placa para sifonar de polipropileno, para cámaras de inspección de alcantarillado de 55x55 cm. |
1,000 |
175,40 |
175,40 |
|
mt11arp050g |
Ud |
Tapa de PVC, para cámaras de inspección de alcantarillado de 55x55 cm. |
1,000 |
972,75 |
972,75 |
|
mt01arr010a |
t |
Grava de cantera, de 19 a 25 mm de diámetro. |
1,087 |
59,28 |
64,44 |
|
Subtotal materiales: |
2.130,02 |
||||
|
2 |
Equipo y herramienta |
||||
|
mq01ret020b |
h |
Retrocargadora sobre neumáticos, de 70 kW. |
0,074 |
222,27 |
16,45 |
|
Subtotal equipo y herramienta: |
16,45 |
||||
|
3 |
Mano de obra |
||||
|
mo041 |
h |
Especialista de construcción de obra civil. |
0,646 |
32,06 |
20,71 |
|
mo087 |
h |
Ayudante 1ª de construcción de obra civil. |
0,518 |
23,61 |
12,23 |
|
Subtotal mano de obra: |
32,94 |
||||
|
4 |
Herramienta menor |
||||
|
% |
Herramienta menor |
2,000 |
2.179,41 |
43,59 |
|
|
Coste de mantenimiento decenal: 111,15Bs en los primeros 10 años. |
Costos directos (1+2+3+4): |
2.223,00 |
|||
Pliego de condiciones
|
ÍTEM IUS073: CÁMARA DE INSPECCIÓN PREFABRICADA. CARACTERÍSTICAS TÉCNICAS Provisión y montaje de cámara de inspección sifónica enterrada, de polipropileno, de dimensiones interiores 55x55x55 cm, sobre solera de hormigón simple H20, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda de 15 cm de espesor, con placa para sifonar de polipropileno y tapa prefabricada de polipropileno con cierre hermético al paso de los olores mefíticos. Incluso excavación mecánica y relleno del trasdós con material granular, conexiones de conducciones y remates. Totalmente montada, conexionada y probada. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS DEL SOPORTE. Se comprobará que la ubicación de la cámara de inspección se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la cámara de inspección. Excavación con medios mecánicos. Eliminación de las tierras sueltas del fondo de la excavación. Vaciado y compactación del hormigón en formación de solera. Colocación de la cámara de inspección prefabricada. Formación de agujeros para conexionado de tubos. Empalme y rejuntado de los colectores a la cámara de inspección. Colocación de la tapa y los accesorios. Relleno del trasdós. Eliminación de restos, limpieza final y retirada de escombros. Carga de escombros sobre camión o contenedor. CONDICIONES DE TERMINACIÓN. La cámara de inspección quedará totalmente estanca. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y obturaciones. Se taparán todas las cámaras de inspección para evitar accidentes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
